宾夕法尼亚州布拉德福德县的收集线路

查看地图

概述

公共机构没有始终如一地记录收集线。作为FracTracker为公众提供可靠的油气集流管道数据的一部分，spring data & GIS实习生Jack追踪了宾夕法尼亚州布拉德福德县的集流管道。

这个项目

每一口天然气井都有一个由管道和压缩机组成的网络，将天然气输送到提炼和配送中心。总的来说，有两种类型的管道:集线和输电线。集输管线将物料从井中输送到更大的传输线，将物料输送到州界之间。当输电线——比如Keystone XL管道——成为全国性新闻时，人们往往忽略了底层输电线的细节。

为了更好地了解它们对环境和社会的影响，FracTracker联盟有一个正在进行的大型项目来绘制这些集流线。vwin德赢appai作为这个项目的一部分，我分析了宾夕法尼亚州东北部的水力压裂技术发展。该地区是水力压裂工业的大本营，拥有8000多口非常规天然气井。

宾夕法尼亚州布拉德福德县

布拉德福德县是该地区水力压裂活动的热点之一。根据宾夕法尼亚州环境保护部(PA DEP)的说法，第一个水力压裂许可证可以追溯到1995年。然而。直到2010年，这一行业才开始大规模扩张。从2010年初到2011年底，PA DEP签发了1500多口非常规天然气井的许可证。2015年，开采率一直居高不下，随后有所下降。PA DEP总共签发了4000多口压裂许可证，目前Bradford县有500多口活跃井。

从我们的追踪工作中，我们记录到仅在布拉德福德县就有大约7000英亩(约11平方英里)的土地被清理用于采集线。从这个数字来看，这大约是整个曼哈顿面积的一半。这个总面积仅包括管道网络，不包括清理的油井面积。这些聚集的线条贯穿了各种各样的景观。一些井场和采集线完全被森林包围，而另一些则蜿蜒穿过居民区和农业区。

这个行业的足迹在布拉德福德县到处都是。在梳理数千英亩的卫星图像时，我经常想知道为什么需要这样做。肯定已经有人掌握了这些信息。当我在布拉德福德县的工作快结束时，我了解到FracTracker联盟已经将该县向公众提供的记录进行了数字化。vwin德赢appai这些文件记录了收集管线的位置，以及安装新管线的建议。

我有点松了一口气。在我看来，对可能影响社区的无所不在的基础设施进行核算应该是州或联邦政府的责任，而不是一个小组织。然而，我很快意识到有一个问题。

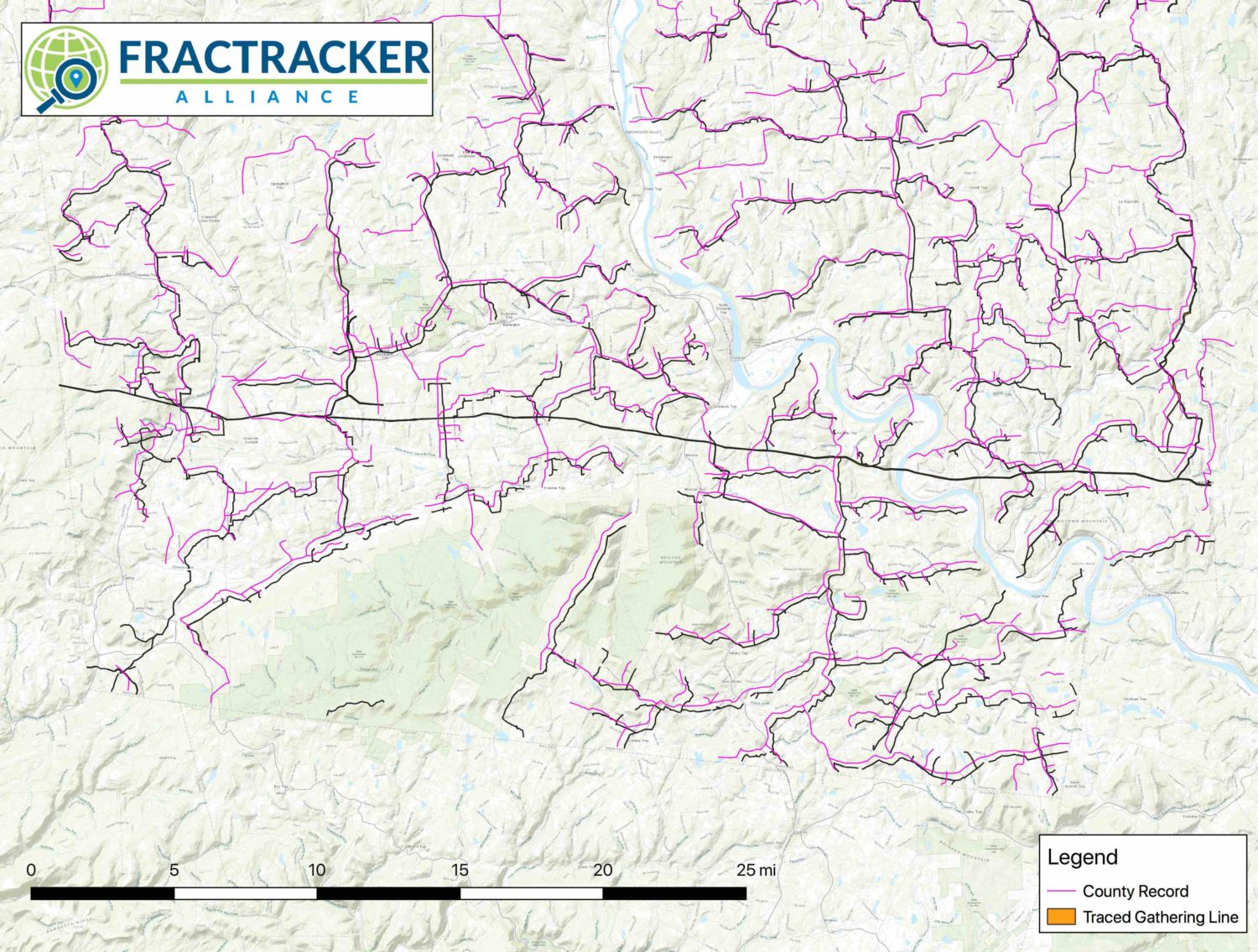

图1

图1．布拉德福德县采集线路数据的比较。建议的和现有的采集线的县记录是紫色的，而从卫星图像中追踪到的用于采集线的区域是用黑色和橙色填充的。

上面的地图用紫色表示建议的聚集线，用卫星图像绘制的聚集线用黑色和橙色表示。总体而言，该县的记录和追溯的大致形态几乎相同。从这个尺度来看，呈现给公众的信息和实际埋在地下的信息之间似乎只有很小的位置差异。

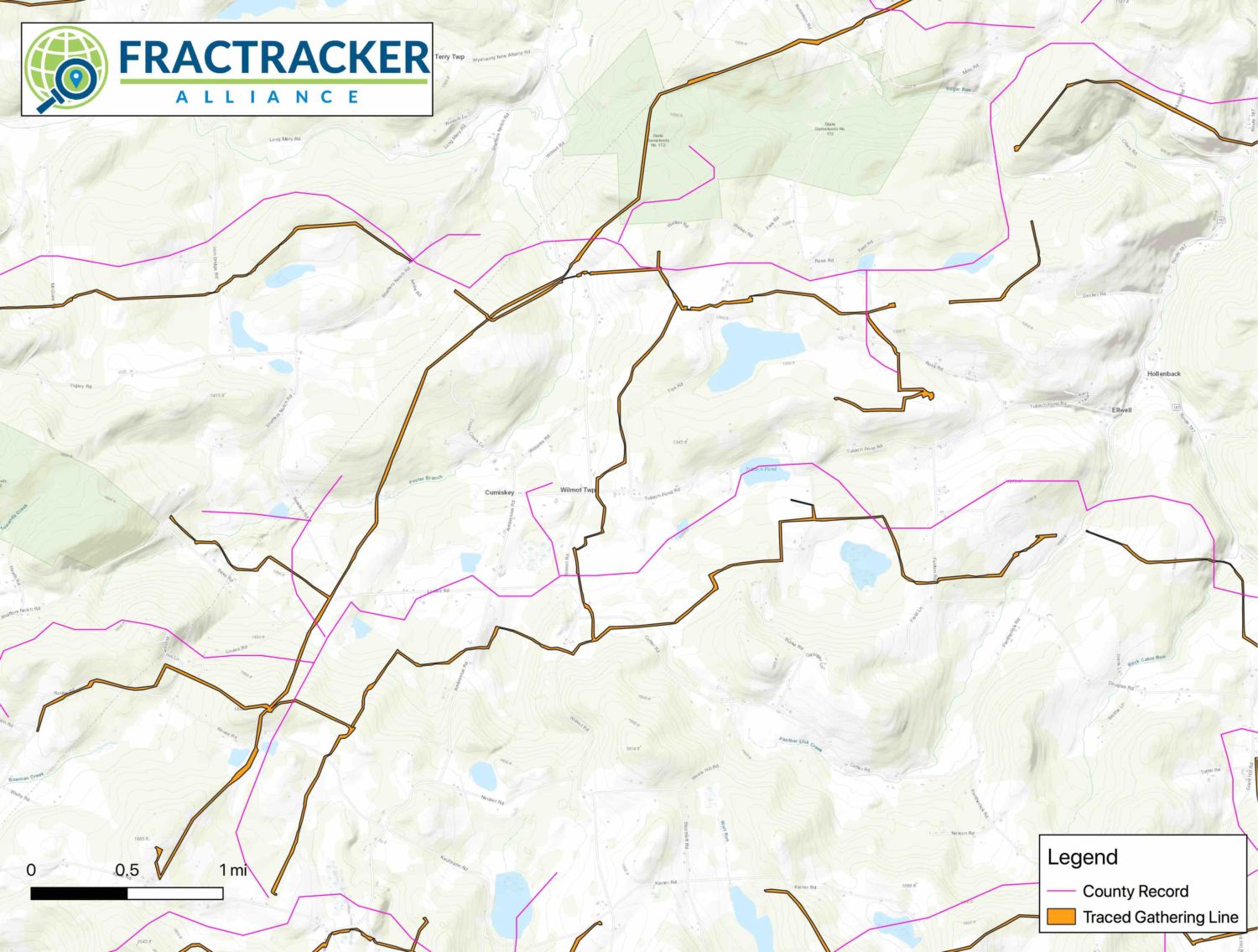

图2

图2。布拉德福德县在地方一级收集线数据的比较。该县的记录是紫色的，而为收集卫星图像追踪的线条而清理的区域是橙色的，轮廓是黑色的。

然而，当我们放大时，数据质量的差异变得清晰起来。县志上只有线条，没有标明实际使用的面积。因此，这些数据在功能上的用途非常少。例如，该县无法计算由于建设而被砍伐的森林数量，也无法计算在侵蚀严重的地区有多少管道。

公众可以获得的信息也只是理想化的形状，并不能代表实际的建筑。通过追踪卫星图像，你可以看出建筑工人在安装过程中必须做出许多偏离完美形状的决定。然而，这些决定的适当记录——这个网络的小纠结和转折——从未被要求。你可能还会注意到，县记录中完全没有整段的采集线。

有时，县记录与实际位置相差近1000英尺。这不是舍入误差。这种差异就像把邻居家的房子错当成自己的一样。这不是一个可以接受的信息标准。我们需要更多的细节。

拿走

关于集合线的数据有很大的差异。由于国家安全原因，有关水力压裂和能源行业的信息通常不容易向公众提供。然而，由于在地方一级得不到准确的信息，社区在出现问题时没有做好管理和反应的准备。虽然天然气行业并不新鲜，但水力压裂技术的许多功能元素却是新鲜的。这包括这样的主题如何管理压裂废弃物，什么是与采掘活动保持适当距离,如何封堵或弃用旧井．随着这一行业的发展，当地社区在缺乏信息的情况下，有责任找出这些答案。

vwin德赢appaiFracTracker联盟正在进行的绘制这些采集线的工作是为这些社区提供所需信息的重要的第一步。然而，由于不同追踪方法的局限性和水力压裂行业的庞大规模，很难对所有这些基础设施进行保守估计。为了让社区充分评估环境影响，政府需要从该行业获得的信息的类型、质量和可用性方面进行根本性的改变。

参考资料和在哪里了解更多

• FracTracker文章,绘制俄亥俄州和西弗吉尼亚州的采集线
• FracTracker宾夕法尼亚州地图和数据
