不断增长的石油和天然气管道网络
虽然绝大多数科学家尽管我们必须迅速摆脱化石燃料,以避免本世纪末人类造成的气候灾难,但管道建设仍然是一项大生意。
管道是国内化石燃料使用的支柱,也是将燃料输送到国际出口终端的支柱。然而,除了媒体上出现的一些引人注目的管道争议外,很少有美国人知道将石油和天然气产品从开采源运输到工业和最终用户的庞大管道网络。
美国是纵横交错的163万英里化石燃料管道。这包括:
- 19万英里的液体石油管道
- 30万英里的天然气输电线(在不同的处理设施之间运送气体)
- 130万英里的天然气输送管道(将天然气从公共设施输送给消费者)

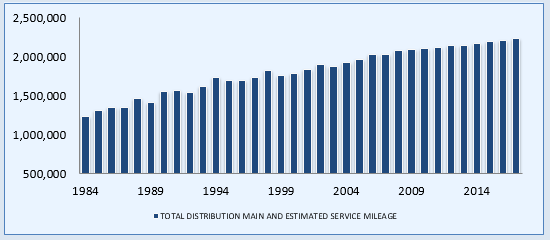

该国的许多管道都是在过去几十年里建成的,近年来,由于水力压裂技术的蓬勃发展,更多的管道建设也得到了推动。原油管道的总英里数(目前79000年)在2004年至2017年间增长了60%以上。从1984年到2017年,天然气配送和估计服务管道里程增加了72%(图1)。
![](http://www.mixlay.com/a5ej20sjfwe/wp-content/uploads/2019/02/Graph1.png)
927,052英里)的美国管道,1984-2017年

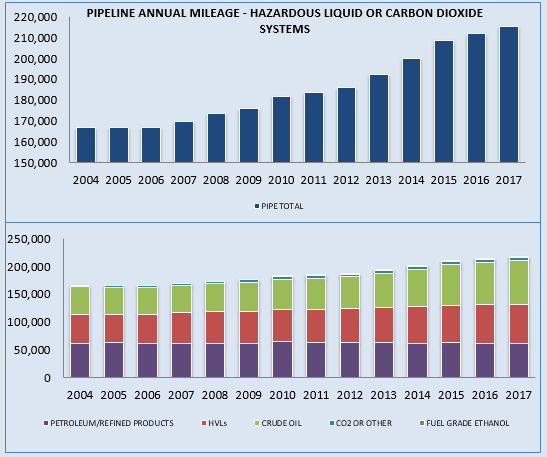

尽管2004年至2017年期间,输气管道的总里程略有下降(根据数据)管道和危险材料安全管理局),危险液体管道的总里程在同一时期跃升了33%(图2和图3)。
出口天然气
当天然气进口或出口时,它是以液化的形式运输的。该产品作为液化天然气(LNG)比其气态形式占用的空间要小得多,使其更容易运输。

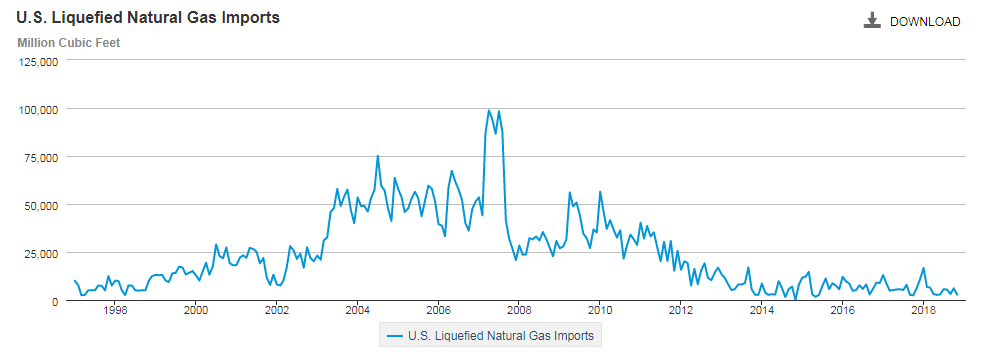

多年来,美国一直是天然气进口国,直到2007年,这一趋势迅速逆转,与马塞勒斯页岩以及德克萨斯州、怀俄明州和其他地方的其他几个页岩气产区的“水力压裂热潮”相吻合。
![](http://www.mixlay.com/a5ej20sjfwe/wp-content/uploads/2019/02/Graph3.png)
液化天然气设施储存和处理天然气,以帮助在市场之间运输。从2010年到2017年,LNG设施的数量从122个增加到152个(包括LNG存储设施)。这近25%的增长反映了美国本土48个州的天然气供应过剩。

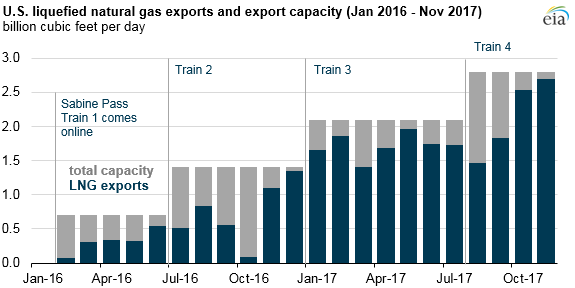

美国从2016年开始出口液化天然气,特别是对需求很高的欧洲和中国。根据美国能源情报署(EIA)的数据,2016年至2017年,液化天然气出口翻了一番(图5)。
![](http://www.mixlay.com/a5ej20sjfwe/wp-content/uploads/2019/02/Graph4.png)
出口再次预计翻一番到2019年底,超过2018年的水平,达到96亿立方英尺/天的存储容量。美国目前是全球第三大液化天然气出口国,仅次于澳大利亚和卡塔尔。
根据FERC,现有和未来液化天然气终端的细分如下所示。这些终端接收液化天然气进口或将液化天然气出口。随着时间的推移,从液化天然气进口到出口活动的转变是相当惊人的。目前没有新的进口设施处于规划阶段,但有19个出口设施提出,另有10个已获批准。
表1。美国的进出口液化天然气终端:目前、已批准和拟议。
进口 | 出口 | |
当前的 | 12:埃弗雷特,马;海湾点,医学博士;厄尔巴岛,佐治亚州;洛杉矶查尔斯湖;马萨诸塞州波士顿近海(2);自由港,TX;Sabine,洛杉矶;朴树,洛杉矶;洛杉矶萨宾山口;帕斯卡古拉,女士; Penuelas公关) | 3:(科夫角,马里兰州;Sabine,洛杉矶;肯尼,AK) |
批准 | 3:德克萨斯州科珀斯克里斯蒂;墨西哥湾(2) | 10:Hackberry, LA (2);自由港,TX;德克萨斯州科珀斯克里斯蒂;洛杉矶Sabine Pass (2);厄尔巴岛,佐治亚州;洛杉矶查尔斯湖(2);墨西哥湾 |
提出了 | 没有一个 | 19:帕斯卡古拉,女士;卡梅隆教区,洛杉矶(2);德克萨斯州布朗斯维尔(3);德克萨斯州亚瑟港;佛罗里达州杰克逊维尔的;普拉克明教区,洛杉矶(2);洛杉矶Calcasieu Parish;Nikiski, AK党;自由港,TX;库斯湾,OR; Corpus Christi, TX; La Fourche Parish, LA; Sabine Pass, LA; Galveston Bay, TX |
跟上潮流的挑战
在油气相关的环境倡导工作中,面临的挑战之一是,管道状况每周都会发生变化。新的管道被宣布,其他的被推迟,其他的被推迟,在某些情况下,项目被取消或失败。已经建设多年的管道开始投入使用。清单是零碎的,有时非常模糊,有时由第三方和第四方来源报告。
FracTracker致力于整理这些信息,为油气基础设施的扩张提供一个窗口。自2017年以来,我们绘制和汇总了超过6万英里的新建和拟议石油和天然气输送管道的信息,并绘制了250多个项目的地图。
在这6万英里的管道中,近9800英里已经完工或正在运行。将近7500英里被取消或失败。还有42,700英里的管道目前处于更换、反转、规划或施工阶段。
在下面的交互式地图中,以现有管道为背景,我们展示了自2017年以来“出现在雷达上”的最新管道。此外,我们还展示了液化天然气终端,这是通过管道流向出口市场的天然气的主要目的地之一。
更新的美国管道和液化天然气终端地图
我们的映射过程
FracTracker致力于为石油和天然气开发带来透明度。我们使用GIS(地理信息系统)等测绘工具来阐明石油和天然气基础设施的发展。
我们从哪里获得数据?
我们从新列表中获取信息美国能源情报署(EIA)而且塞拉俱乐部天然气项目。此外,我们还发现了关于new的通告原油而且气体RBN能源公司网站上的管道项目。
在我们创建了管道的复合列表之后,研究就开始了。我们在互联网上搜索每条管道的参考资料,寻找行业公告、描述、新闻文章,最重要的是,联邦能源监管委员会(FERC)的摘要清单。
FERC可能会从公司的环境影响声明(EIS)中发布管道路线的详细地图,在运营商经过最初的规划阶段后提交。有时,我们会偶然发现草根组织已经证实的谷歌地球文件的链接。我们可以直接将这些.kml文件转换为ArcGIS制图软件。
数字制图
我们如何将在线地图图片转化为可用于交互式地图的数据?在大多数情况下,我们使用一个称为运用在某些圈子里也被称为“橡皮布”。数字制图和地理信息系统的美妙之处在于,通过神奇的计算,我们可以将位置信息添加到地图信息中。这允许我们向地图添加不同的特征,如道路或河流,并确保它们正确排列。
假设我有一个穿越印第安纳州四个县的管道地图的.jpg(图像)文件。jpg格式显示了管道和县界。我可以打开我的GIS程序并添加美国的参考基准地图,这与您打开谷歌Maps时看到的类似。我可以放大到印第安纳州,并添加印第安纳州县的第二个GIS层(已经在数字信息中建立了坐标),瞧!它正好落在我基地地图上印第安纳州的位置。我可以用管道。jpg做这个吗?没有!
我必须使用管道图像上的线索将其放置在GIS地图上的正确位置。幸运的是,我的管道地图上有县的边界,所以我可以将管道图像上的角(或其他形状)对齐到它们在地图上的位置,这是使用地面控制点的“智能”定位。
一旦我确信我添加的地图位于正确的位置,我就会仔细跟踪管道的路径,并将其保存为一个GIS层。因为它的绘制包含了自己的位置数据,所以在未来的地图中,相对于印第安纳州的其他地方,它总是会出现在相同的位置。
简单地说,这就是我们的过程。
想要看到这作为一个演示?这是一个10分钟的YouTube视频:
凯伦·埃德尔斯坦著,东部项目协调员
