绘制俄亥俄州和西弗吉尼亚州的采集线
作为FracTracker的2020年春季实习生，我的工作主要涉及绘制西弗吉尼亚州和俄亥俄州的采集线。集输管线是将石油和天然气从井口输送到压缩站或存储/处理设施的管道。输送管道(通常直径比集输管道大)将石油和天然气从处理设施输送到其他存储设施/压缩站，或输送到最终用户和消费者的分配管道。正如你可以从图2中看到的多德里奇县，WV，许多汇集线最终汇聚在一个压缩站。你可以把收集线想象成输送管道的小溪。输电线是主要的动脉，就像河流一样，将大量的天然气和石油输送到更远的距离。
项目描述
我实习的主要项目和目标是在俄亥俄州和西弗吉尼亚州尽可能多地记录收集管线，因为收集管线通常没有地图，因此不容易供公众查看。例如，国家管道测绘系统的公共地图查看器(由运输管道和危险材料安全管理局创建)有一个说明，“它不包含天然气集输管道。”绘制收集线使公众可以获得这些数据，并使我们在评估管道对环境的影响时能够看到更大的图景。
在收集收集管线位置数据后，我进行了GIS分析，以确定由于收集管线安装而被砍伐的土地面积。
我们可以使用这些数据进行的另一项分析是，计算收集管线交叉/相互作用的水道总数，并评估收集管线较集中地区的水和野生动物的质量。

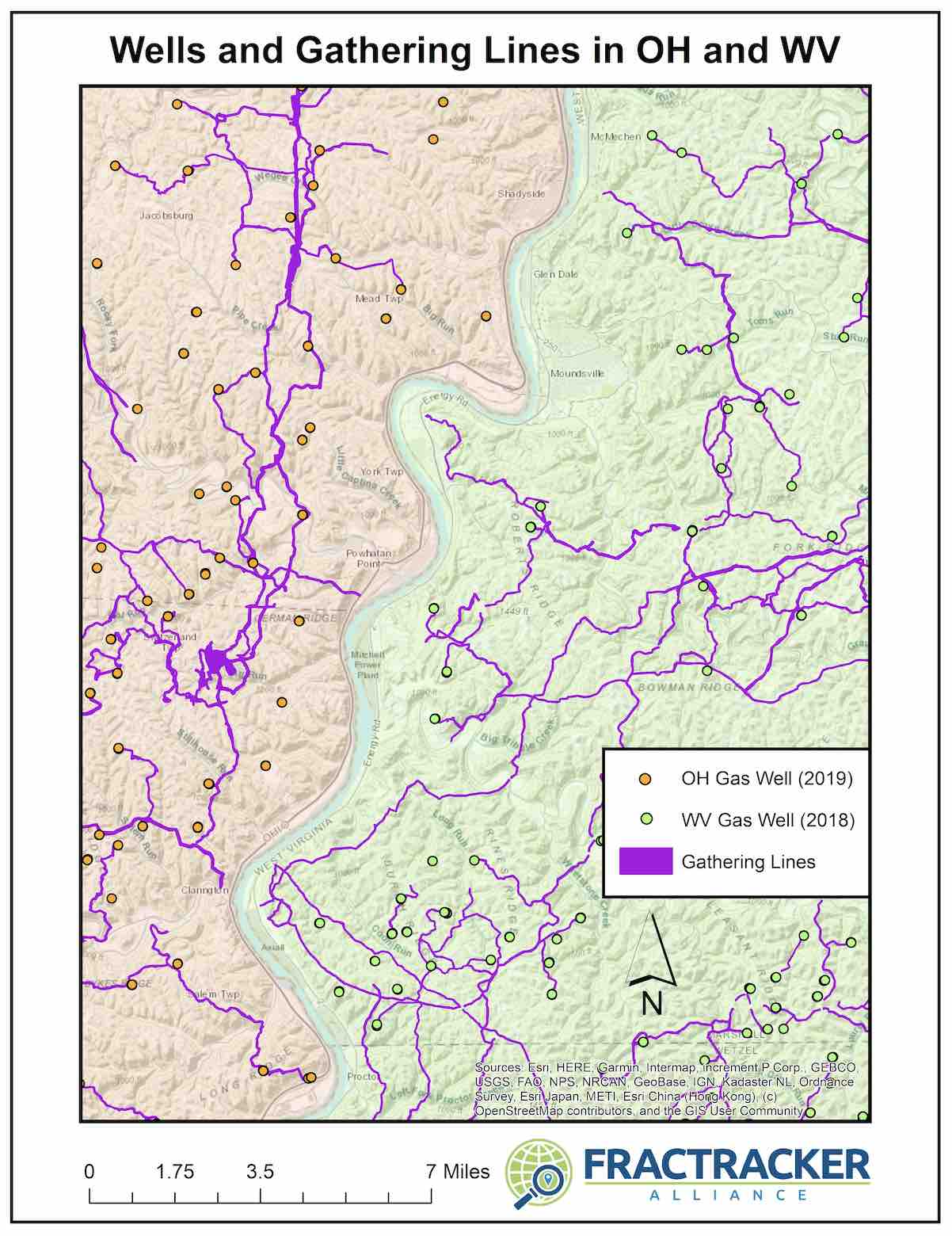

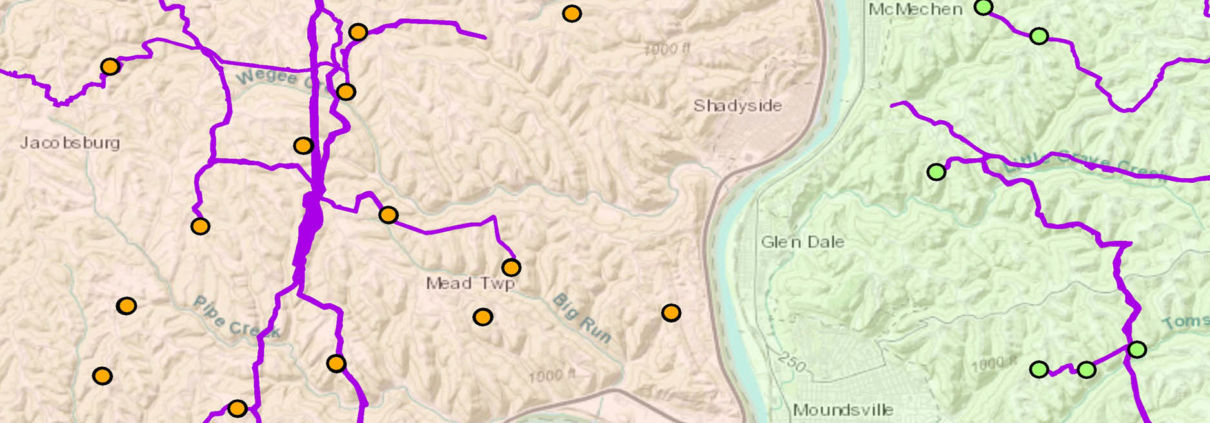

图1。这张地图显示了俄亥俄河谷的俄亥俄州波瓦坦点和西弗吉尼亚州芒兹维尔的集合线管道的概况。
管道集合线映射过程
我使用了航空图像BaseMap层(BaseMap是查看地图时的最底层)、县边界层、生产井位置点和压气站位置点。然后，我通过在GIS应用程序ArcMap中创建多边形形状文件，在地球上追踪似乎正在聚集的线条。
我寻找采集线实际路线的方法和过程包括检查不同地图比例尺范围内的位置，以找到连接地图上不同生产井点的贫瘠土地的新兴线条模式。我要么集中精力沿着井垫位置点寻找模式，寻找可能连接这些点的路径，要么从我记录的最近的集流线开始，试图找到可能连接到井垫、压缩站或之前记录的集流线的管道的分支路径。
在寻找收集线的过程中，我确实遇到了一些问题。有时，我会开始跟踪一条收集线路径，但要么完全松动路径，要么进一步检查，发现这是一条电力线路径。其他时候，当使用航空图像底图时，收集线会流入管道安装前一年的航空照片，我又会失去路径。为了解决这些问题，在开始跟踪路径之前，我将首先跟随收集线轨迹到其终点。我还会在不同的尺度范围内非常仔细地观察路径，以确保我没有追踪道路、水道或电力线路径。
面积分析
在我在俄亥俄州和西弗吉尼亚州记录收集管道路径的三个月里，我发现大约有29103英亩(3494英里)的贫瘠土地被收集管道砍伐了。这些总数并不准确，因为不是所有的收集线都可以确认。在俄亥俄州和西弗吉尼亚州还有更多的集流线有待记录，但这些数字让读者对集流线引起的土地扰动有了一个概念，如图1和图2所示。
在俄亥俄州，我记录了大约10083英亩(641英里)的土地，平均个人收集管道占用约45英亩土地。根据我的采集线数据和FracTracker之前记录的数据，我发现俄亥俄州东南部9个县有28,490英亩(1,690英里)的土地已经被采集线清理和使用。
在西弗吉尼亚州，我记录了大约19,020英亩(1,547英里)的采集线，平均每条采集线占用约48英亩的空间。根据FracTracker之前在西弗吉尼亚州记录的数据，到目前为止，该州的总面积为22,897英亩(1,804英里)，尽管这只包括西弗吉尼亚州北部的9个县。

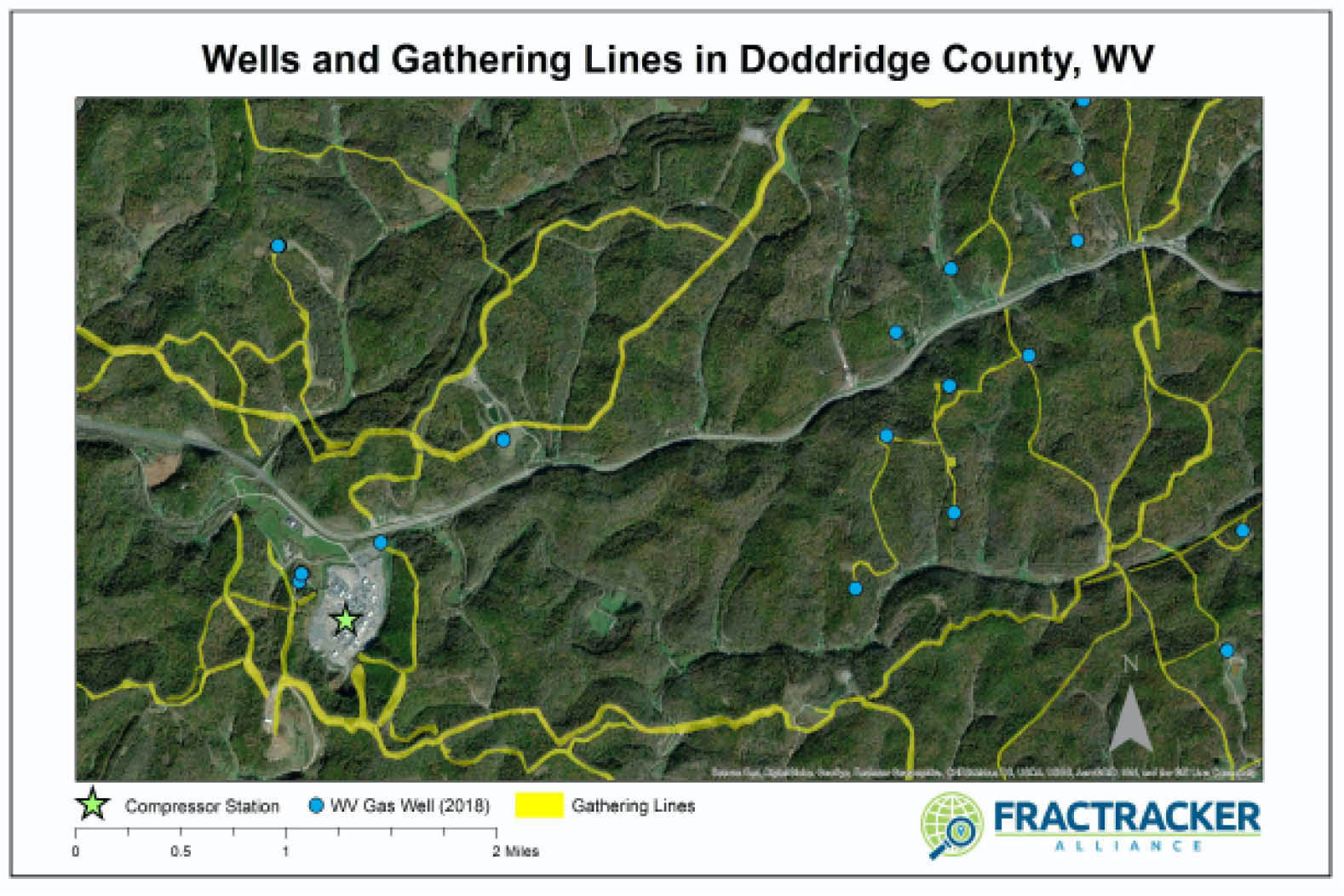

图2。这张鸟瞰图显示了连接的汇集线管道，覆盖了多德里奇县的一小部分。
结论
看到这些农村地区有这么多排队的队伍，我很震惊。它们不仅在这些人口较少的社区非常普遍，而且令人惊讶的是，它们往往是如此集中和紧密地聚集在一起。当大多数人想到管道时，他们想到的是跨越多个州的大型传输管道路径，而不知道这些汇集管道的基础设施也占用了多少土地。
在俄亥俄州和西弗吉尼亚州，至少有2.9万英亩的土地被清理出来用于安装集输线，这也让人大开眼界。更令人震惊的是，这些收集管道没有被记录或绘制，这些数据也没有从国家管道测绘系统公开获得。当你开车穿过这些地区时，你可能只能从车上短暂地看到一到两条管道，但从鸟瞰的角度观察这片土地，你就能感受到这个庞大网络的规模。虽然输气管道的动脉往往更大，但集输管线的静脉也会占用大量土地。
我还惊讶于我发现的跨越水道、河流和小溪的收集线的数量之多。在这个项目中，沿着一条会多次穿过水面的集合线路径走并不罕见。在未来，我将有兴趣研究这些汇集管道与溪流或河流相交的次数，以及这对水质和周围环境的影响。我希望继续记录俄亥俄州、西弗吉尼亚州以及宾夕法尼亚州的采集线路，这样我们就可以更多地了解这种基础设施及其对环境的影响。
关于我的
我第一次听说FracTracker是在三年前，当时我在俄亥俄州一个名为Keep Wayne Wild的环保组织做志愿者。自从了解了FracTracker后，我对他们令人大开眼界的项目以及他们使天然气和石油行业更加透明的能力印象深刻。在第一次听说FracTracker的几年后，随着我对GIS领域的兴趣不断增长，我开始学习GIS课程，并向他们寻求实习机会。
Trevor Oatts, FracTracker 2020年春季数据和GIS实习生
