绘制俄亥俄河沿岸的石油化工建设图
新的地图显示了石油和天然气基础设施的扩建,这些基础设施将俄亥俄河谷上游的压裂气转化为石化产品
2004年,Range Resources在宾夕法尼亚州的华盛顿县购买了一块土地,并在马塞勒斯页岩中“压裂”了第一口井,为天然气开发浪潮打开了大门。
从那时起,石油和天然气公司在俄亥俄河谷上游开采了数千口油井,从宾夕法尼亚州的河流源头,经过俄亥俄州和西弗吉尼亚州,最后进入肯塔基州。
天然气行业将天然气作为可再生能源的“桥梁燃料”出售,但自第一口Marcellus油井开采15年以来,很明显天然气更多的是一个障碍而不是桥梁。事实上,石油和天然气公司根本没有向清洁能源发展,而是投资于将压裂气转化为塑料的石化行业。
本文深入研究了俄亥俄河谷不断扩大的石油、天然气和石化工业,用六张地图和超过16,000个数据点详细描述了从化石燃料生产塑料和其他石化产品所需的污染基础设施的建设。
下载地图
水力压裂开采塑料
石油化工行业正在迅速发展1640亿美元仅在美国就计划建设新的基础设施。大部分扩建项目包括扩大美国目前在墨西哥湾沿岸的石化中心,但工业界也渴望在俄亥俄河谷建立第二个石化中心。
俄亥俄河谷下面的页岩岩石释放出的气体不仅仅是用于能源的甲烷。压裂井还可以提取天然气液体(NGLs),石油化工行业将其生产成塑料和树脂等产品。投资石化行业是利用气体的一种方式,否则这些气体将通过排放和燃烧释放到大气中。随着企业继续支出数十亿更多的是钻井,而不是引进,许多人都把ngl视为他们的可取之处。
这些地图显示了沿俄亥俄河上游两个县的半径,那里是工业最集中的地方。
步骤1。提取

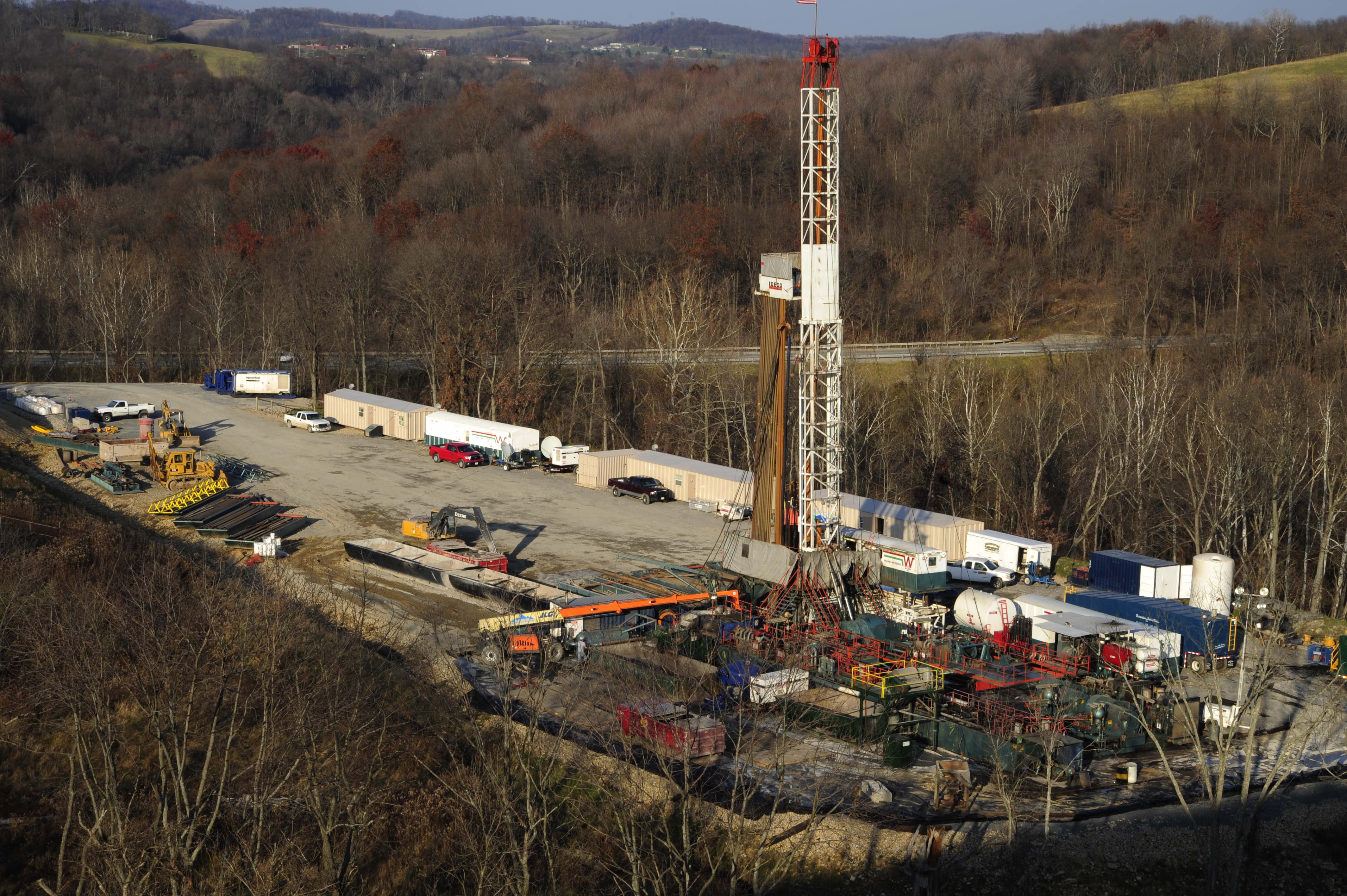

石油化工的生命周期从油井开始,俄亥俄河谷有很多油井。这里生产的大部分天然气都是从Marcellus和Utica页岩中提取的,其中还含有“湿气”,或NGLs,如乙烷、丙烷和丁烷。
俄亥俄河谷上游活跃的非常规油井
石化工业特别感兴趣的是该地区的乙烷,它可以在高温下“裂解”成乙烯,然后转化为聚乙烯,这是最常见的塑料类型。的能源部预测到2025年,阿巴拉契亚盆地的乙烷乙烯产量将达到每天64万桶,是2013年产量的20倍。
在我们的第一张地图中,我们试图只显示活跃井和非常规井(压裂井),这是一项艰巨的任务,因为各州对“非常规井”或“活跃井”没有统一的定义。因此,我们对每个状态使用不同的标准,具体如下。
这张地图显示了12660口井,包括:
- 12507口页岩油气井:
- 宾夕法尼亚州有5033口井被指定为“活跃”和“非常规”井
- 2971口井被指定为“已钻探”、“获准”或“正在生产”,并在俄亥俄州的Utica-Point Pleasant和Marcellus页岩中钻探
- 在西弗吉尼亚州的马塞勒斯页岩中,有4269口井被指定为“活跃”或“已钻探”
- 肯塔基州有234口井被指定为“水平”井,并没有被列为废弃或堵塞井
- 153口II级注水井,用于处理压裂废水
- 宾夕法尼亚州2人
- 俄亥俄州101
- 西弗吉尼亚州42人
- 肯塔基州
该地图还显示了Marcellus和Utica页岩储层,以及一条分界线,将这些储层中含有大量湿气的部分划分出来。这些湿气区域对石油化工行业特别有意义。最后,当你放大时,可以看到泥盆纪-俄亥俄页岩储层。
步骤2。运输
一个巨大的管道网络将石油和天然气从这些井输送到加工厂、炼油厂、发电厂、企业和家庭。有些是通过该地区通往国内和国际市场的州际管道。

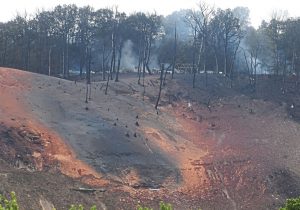

许多有争议的管道项目横跨俄亥俄河谷。建设水手东II管道正在接受刑事调查革命的管道它上线6天后就爆炸了,抗议者正在阻止建设山谷管道,和大西洋海岸管道在最高法院就穿越阿巴拉契亚山道的许可进行上诉。
准确的管道数据通常不会向公众提供,表面上是出于国家安全的考虑。缺乏透明度的结果是,沿线居民往往不了解基础设施,也不知道他们是否生活在危险之中。虽然近年来管道数据有所改善,但现有的大部分管道数据仍然不准确。一般来说,如果一条路线是由贯穿上俄亥俄河谷起伏的丘陵的非常直的路段组成的,它很可能是高度一般化的。
下图管道图包括:
- 天然气州际和州内管道
- 天然气液管道8条
- 7条石油产品管道
- 3条原油管道
- 区内规划或在建管道项目18个,其中天然气管道15条,天然气液体管道3条。要查看这些管道的电子表格,点击这里.
步骤3。石油和天然气运输和加工
管道将石油和天然气输送到一系列设施中。压缩站和泵站帮助产品通过管道移动,而处理站则将天然气流分离成不同的成分,包括天然气凝析油、甲烷和各种杂质。
在这一步,部分提取的化石燃料被转化为能源:发电厂可以利用天然气流中的甲烷发电和供热,炼油厂将原油转化为汽油、柴油或航空燃料等产品。
另一部分燃料将继续通过石化途径转化为塑料和树脂等产品。此外,抽取的天然气中有相当一部分会以“无组织排放”的形式意外泄漏(估计2-3%)或在生产超出需求时故意排放到大气中。
这张地图显示了756个设施,包括:
- 29座石油和天然气发电厂
- 3 .电力设施
- 24家独立电力生产商
- 1个工业热电联产(CHP)厂
- 1台工业发电机(非热电联产)
- 10个泵站,在管道中协助输送石油产品
- 645个压缩气压站,推动天然气通过管道
- 21个气体处理厂,从天然气流中分离出天然气凝析油、甲烷和各种杂质
- 46个石油码头,是原油和精炼石油产品的储存设施,通常毗邻多式联运网络
- 3家炼油厂,将原油转化为各种石油产品,从汽油到化肥到塑料
- 2个石油港口,每年处理超过200短吨(40万磅)的石油产品
*这些设施中有一小部分已拟建或正在兴建,但尚未建成。点击设施以获取更多信息。
步骤4。存储
天然气从地下开采,通过管道运输,分离成干气(甲烷)和湿气(NGLs)后,其组分通常被抽回地下储存。随着石化行业的扩大,各公司都急于寻找NGL存储的机会.
地下存储为石化制造商提供了稳定的供应,并使工业能够适应需求的波动。一项来自西弗吉尼亚大学确定了俄亥俄河和卡那瓦河流域三种不同类型的天然气天然气储存机会:
- Mined-rock洞穴:公司可以在石灰岩、白云石或砂岩中开采洞穴。本研究以绿蔷薇石灰岩地层中的洞穴为研究对象。
- 盐洞穴:在盐层中开发洞穴需要向地下注入水以形成一个空洞,然后将ngl泵入洞穴。
- 气田:ngl也可以储存在天然气田或废弃气田的地下砂岩储层中。
地面上的储罐提供了第四种储存选择。
天然气和天然气天然气储存存在许多风险。这些物质是高度易燃的,事故或泄漏都可能发生致命的。俄亥俄河谷是一个历史上的工业化地区,到处都是煤矿、管道和井(包括位置不明的废弃井)。所有这些基础设施都为ngl的泄漏创造了通道,并可能导致其上方的土地坍塌。由于这些存储选项中的许多都在俄亥俄河下面,饮用水供应超过500万人在美国,任何泄漏都可能造成灾难性的后果。
此外,还有一些自然特征使地质不适合地下储存,如喀斯特地质构造,容易出现天坑和洞穴。
值得关注的存储项目
阿巴拉契亚发展集团有限责任公司正在领导阿巴拉契亚存储和贸易中心计划的发展。”区域网络天然气液体和化学中间体的运输、储存和贸易。”该公司尚未宣布该项目的存储组件的具体位置。这个项目的资金是全国辩论的主题;该公司通过一项联邦清洁能源计划申请了贷款担保,此举可能是可行的被国会否决。
能源存储风险投资有限责任公司计划建造登山者NGL存储设施位于俄亥俄州克拉灵顿附近的俄亥俄河沿岸。该设施包括储存丙烷、乙烷和丁烷的盐穴。为了供应该设施,该公司计划在俄亥俄河下建造三条管道:两条管道(一条用于乙烷,另一条用于丙烷和丁烷)将从Blue Racer钠处理厂输送天然气。第三条管道将把盐水从洞穴输送到马歇尔县的氯气厂(目前归西湖化学公司所有)。
下面的存储地图显示了潜在的天然气天然气存储地点,用于石化基础设施以及用于能源生产的天然气存储:
- 现有天然气储存设施:
- 3012口天然气储存井
- 46个天然气储存设施,其中含水层1个,枯竭气田45个
- 现有NGL存储:
- 建议的NGL存储:
- 拟议的“登山人”NGL存储设施的位置
- 建议的地点Hopedale NGL存储洞穴
- 4个地点由西弗吉尼亚大学用于盐洞NGL储存
- 确定了13个天然气田西弗吉尼亚大学NGL存储
- 绿蔷薇石灰岩由西弗吉尼亚大学在开采的岩洞中作为天然气储存的潜在地层
第5步。石油化工生产
虽然该地区的传统油气开采已经进行了几十vwin娱乐首页年,水力压裂已经进行了15年,但最近的石化扩建给俄亥俄河谷增加了额外的环境和健康负担。我们最终的地图代表了位于石化过程“下游”的设施,这些设施将化石燃料转化为石化产品。
乙烷饼干
大部分石化项目都围绕着乙烷裂解装置展开,这种装置可以将压裂井中的乙烷转化为小型聚乙烯塑料颗粒。它们依赖于一个由水力压裂、管道、压缩站、处理站和存储组成的区域网络来运行。

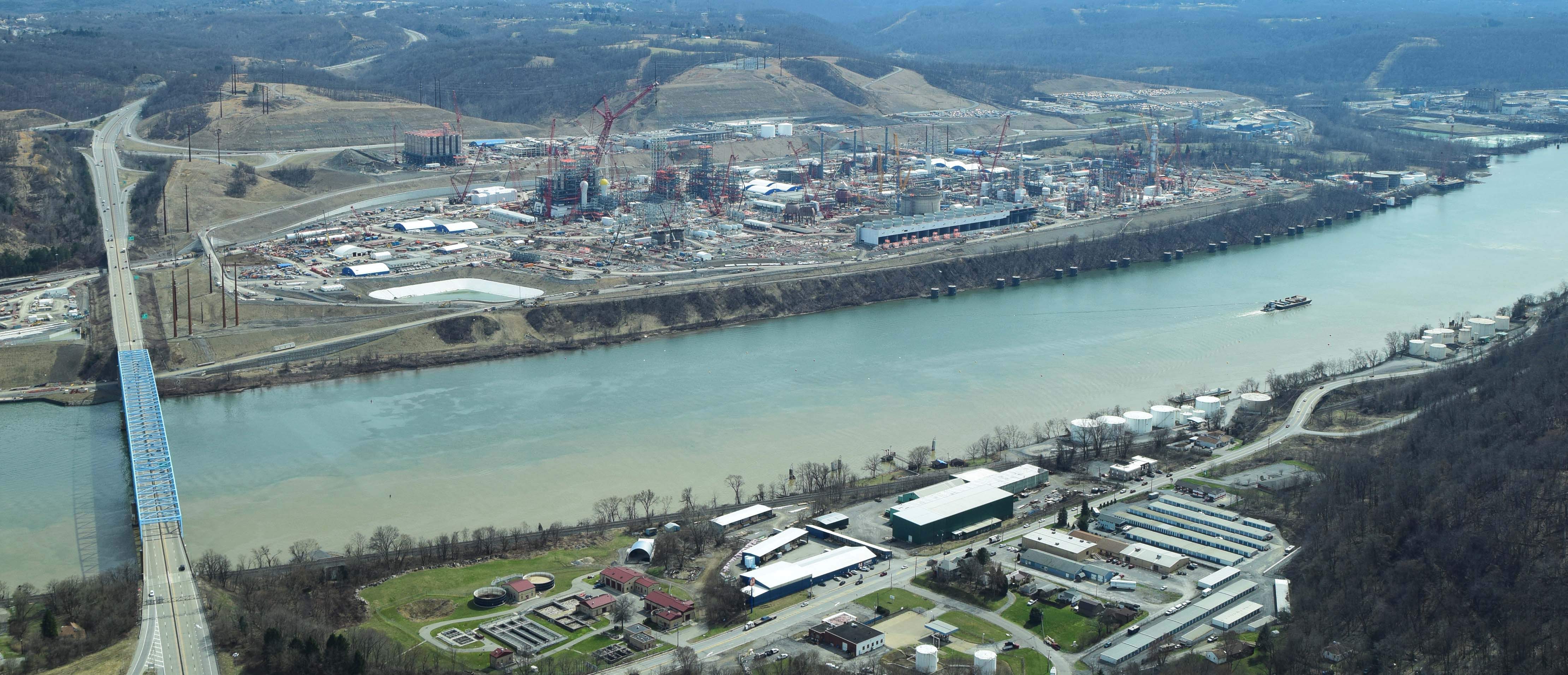

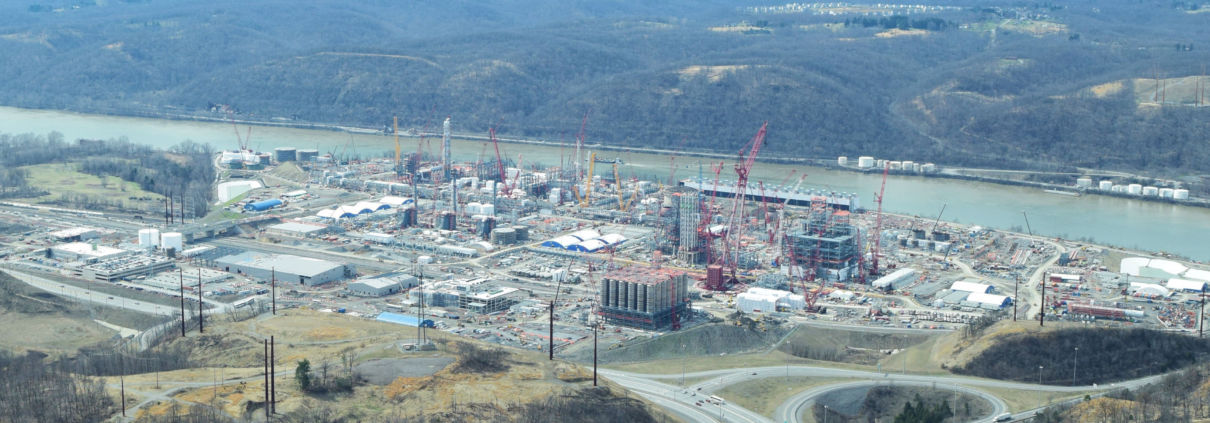

2017年,荷兰皇家壳牌公司开始建造墨西哥湾沿岸以外的首个乙烷裂解装置20年后.该工厂位于宾夕法尼亚州比弗县,预计每年生产160万吨聚乙烯塑料颗粒。在这一过程中,每年将释放220万吨二氧化碳。
俄亥俄州的贝尔蒙特县已经允许建造第二个乙烷裂解装置。包括塞拉俱乐部、生物多样性中心、淡水责任项目和土方工程在内的几个组织已经提出上诉,反对俄亥俄州环保署签发的空气许可证PTTGC乙烷裂解器.
甲醇厂还将部分天然气流(甲烷)转化为石化产品(甲醇)的原料。甲醇通常用于制造甲醛,甲醛是粘合剂、涂料、建筑材料和许多其他产品的组成部分。除了甲醇厂和乙烷裂解厂,下面的地图还显示了从原料中生产产品的设施,如化肥(由天然气与氮气结合形成氨,是氮肥的基础),油漆,当然还有塑料。
这些设施是通过搜索环保署的资料确定的工业用地数据库使用北美行业分类系统(NAICS)。
我们总共绘制了61个这样的设施:
- 2个甲醇厂(均在建设中)
- 3个乙烷裂解器(一个在建,一个上诉,一个不确定项目)
- 12个石化生产设施(NAICS代码32511)
- 31个塑胶制造设施
- 2个塑料袋和袋制造设施(NAICS代码326111)
- 2个塑料包装材料和未层压薄膜和薄板制造设施(NAICS代码32611)
- 2 .塑料包装薄膜和薄板(包括层压)制造设施(NAICS代码326112)
- 1个非层压塑料薄膜和薄板(包装除外)制造厂(NAICS代码326113)
- 1个非层压塑料型材制造设施(NAICS代码326121)
- 2层压塑料板,薄板(包装除外),和形状制造设施(NAICS代码32613)
- 21家工厂被列为“所有其他塑料产品制造”(NAICS代码326199)
- 11个油漆和涂料生产设施(NAICS代码325510)
- 2个氮肥生产设施(NAICS代码325311)
可视化扩建
这些设施是如何连接的?我们最终的地图结合了上述数据,以显示化石燃料基础设施之间的联系。为了避免数据过载,并不是所有的地图特征都自动显示在地图上。要添加功能,全屏查看地图点击右上角工具栏中的“图层”选项卡。
硅谷更美好的未来
在过去几年中,除了上述下游设施外,石油和天然气基础设施的扩张也迅速增加。根据环境完整性项目,自2012年以来,这四个州的监管机构已经批准石油和天然气基础设施排放额外的15,516,958吨二氧化碳当量。此外还有老旧的石油和天然气基础设施、油井以及该地区许多煤炭、钢铁和其他工业场所的排放。
在未来几十年里,石化行业的扩建将锁定温室气体排放和塑料生产,无视日益严重的气候变化警告塑料污染而且气候变化。一个最近的报告由FracTracker联盟共vwin德赢appai同撰写的研究发现,塑料整个生命周期的温室气体排放量相当于2019年189家燃煤电厂的排放量,预计未来几年这一数字还会上升。
但事情并不一定要这样。石油和天然气行业提高塑料制造能力的计划是一种绝望的尝试,以保持与水力压裂公司的联系。”出血的现金以及可再生能源运营成本超过了化石燃料.转而投资清洁能源,低机械化和高劳动密集型的产业这将提供更多的就业机会和经济机会,随着世界从化石燃料转型,这些机会仍然具有重要意义。
事实上,美国已经这样做了清洁能源领域有更多就业机会、能源效率和替代汽车,而不是化石燃料领域的工作。是时候把这些机会带到俄亥俄河谷,打破阿巴拉契亚社区必须牺牲他们的健康和自然资源来换取经济增长的神话了。
下载地图
本文中的数据并不详尽。FracTracker将在数据可用时更新这些地图。
通过艾丽卡杰克逊,社区外展和沟通专家,FracTracker联盟vwin德赢appai
